Pro střešní systémy na rovnou střechu nebo na střechu s mírným sklonem (do 5-10° kterýmkoli směrem) se dnes v podstatě používají 2 rovnocenné systémy. Prvním z nich je použití plastových konzol – výlisků (van). Dovnitř takové konzoly se nasype zátěž zajišťující odolnost proti větru, zátěží může být téměř cokoli se vejde nebo co vám ještě zbylo např. po stavbě – písek, štěrk, cihly, obrubníky… Nahoře umístěný panel obsah vany pěkně zakryje J . Krása tohoto řešení je v možnosti umístění i na vcelku komplikovanější téměř rovné střechy – myšleno co do členitosti. Zásada, že panely připojené na jeden střídač musejí mít stejný sklon a směr, platí samozřejmě i zde. Plastové konzoly se nemusejí přišroubovat, takže je lze použít i všude tam, kde nechceme narušit hydroizolaci střechy.

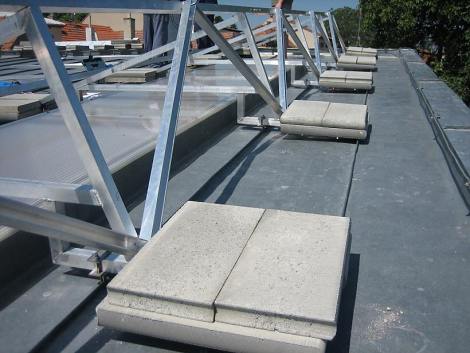

Obr.1: plastova konzola pro FV panely   Obr.2: Alu stojan

Druhým základním řešením jak se vypořádat s rovnou střechou je použití nejlépe hliníkové podpěrné konstrukce (pozinkovanou konstrukci rovněž nezavrhujeme). Tato má oproti plastovým konzolám jednu velkou přednost – jelikož si ji uděláte na míru, můžete připravit ideální směr a sklon a tímto si maximalizovat výnos z vaší fotovoltaické elektrárny. Za ideální sklon se považuje sklon 34°, z praktických zkušeností ovšem víme, že i 20° je naprosto v pořádku. Ideálni směr panelů je na jih, ale pokud byste měli lépe řady panelů nasměrovat do 20° výchoně či západně, nebuďte na vážkách, klidně to udělejte.

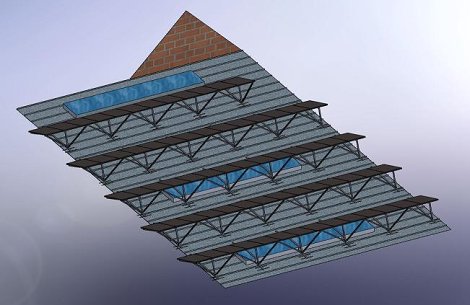

Obr.3: Návrh rozmístění panelů na rovné střeše

Stavba fotovoltaické elektrárny s předpřipravenou hliníkovou konstrukcí je na internetu asi nejlépe popsána v referencích na serveru nemakej.cz, kde se dá podívat na detaily ze stavby solární elektrárny na jedné dílně v obci Bratčice. Při přípravě konstrukce pro tuto střchu bylo nutné se vyhnout světlíkům a proto některé z řad mají dosti atypickou konstrukci. Příklad jsme vybrali pro vaši inspiraci. Šikovné české ručičky se totiž většinou dovedou poprat s technickými překážkami velmi elegantně.

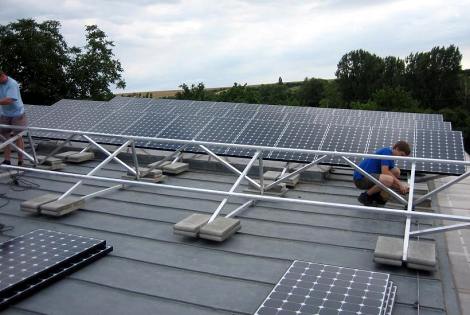

Obr.4: Alu konstrukce Bratčice

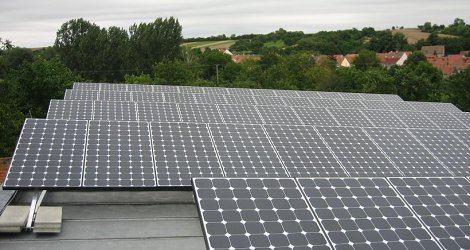

Obr.5: Bratčice před dokončením
