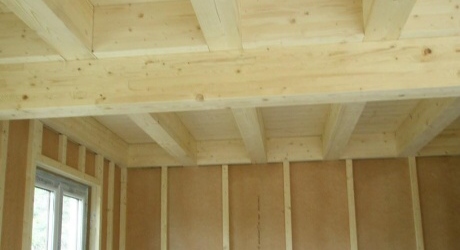

Dřevěný trámový pohledový strop. Jak vyřešit zvukovou izolaci?

Poslat upozornění na tento článek emailem Vytisknout článek

27.03.2011

Správné řešení vzduchové a kročejové neprůzvučnosti stropů ve vyšších podlažích domů bývá jedním z důležitých požadavků investorů. A také občas noční můrou projektantů a stavitelů, protože dobře vyřešit zvukovou izolaci není vždy snadné. A pokud je ve hře dřevěný trámový pohledový strop, tak je řešení ještě o trochu obtížnější.

Jednou z možností řešení je použití skladeb suchých plovoucích podlah Rigidur na volně položených měkkých dřevovláknitých deskách.

V akustické zkušebně byly vyzkoušeny různé sestavy podlah Rigidur na dřevěném trámovém referenčním stropě a byly prokázány vynikající hodnoty vzduchové i kročejovéneprůzvučnosti. Ve skladbě podlah jsou použity měkké dřevovláknité desky o objemové hmotnosti 160, 230 a 250 kg/m3. Tyto skladby jsou navrženy tak, aby podstatně zlepšily akustické hodnoty. Největší zlepšení zvukové izolace dřevěného stropu přinesla skladba podlahy v kombinaci dřevovláknitých desek s betonovými dlaždicemi.


Obr.: Řešení skladby podlahy dřevěného trámového stropu s ohledem na zlepšení vzduchové a kročejové neprůzvučnosti. Použití kombinace podlahových dílců Rigidur, dřevovláknitých desek a betonových dlaždic.

Suché podlahy Rigidur

V sestavách podlah jsou nosným prvkem sádrovláknité desky Rigidur.
Sádrovláknité desky Rigidur jsou nosné konstrukční desky vyrobené ze sádry, papírových vláken a dalších přísad, lisované pod vysokým tlakem. Mají vynikající mechanické, akustické a protipožární vlastnosti.

Suchá plovoucí podlaha Rigidur je tvořená z hotových (slepených) prefabrikovaných podlahových dílců 1500 x 500 mm (tl. 20 nebo 25 mm). Dílce jsou vzájemně přesazeny tak, že po obvodu vzniká polodrážka, potřebná pro spolehlivé spojení sousedních dílců. Také je možné podlahu sestavit z jednotlivých sádrovláknitých desek (tl. 10 nebo 12,5 mm). Provádí se ze dvou vrstev navzájem slepených a sešroubovaných (sesponkovaných) desek přímo na stavbě.

Pro novostavby i rekonstrukce

Skladby podlah Rigidur se používají v novostavbách, ale také jsou ideální pro rekonstrukce a sanace, zejména ve střešních nástavbách a půdních vestavbách. Malá hmotnost a nízká výška konstrukce je k tomuto využití přímo předurčuje.
Podlahy ze sádrovláknitých desek Rigidur je možné používat i v prostorách s vysokým užitným zatížením. Dokonce i v místnostech, které jsou namáhány vodou a vzdušnou vlhkostí (koupelny atd.), ošetří-li se pod dlažbou kvalitní tekutou hydroizolací včetně koutových pásků.

Podlahové vytápění

Podlaha Rigidur je svými vlastnostmi předurčena pro systémy podlahového teplovodního vytápění, neboť spojuje výhody suchých podlah s tepelnými vlastnostmi sádry (rychlý náběh teplot). Za určitých podmínek je možné použít i elektrické vytápěcí systémy.
Topný systém musí být výrobcem výslovně určen pro použití v kombinaci se suchou podlahou. Teplovodní trubky (vedení) musí být uloženy v prefabrikovaných deskových prvcích. Mezi topným vedením a podlahovými deskami je doporučeno umístit tepelně vodivý plech. V případě podlahového vytápění se při montáži používá podlahový dílec Rigidur E 25.

Postup montáže podlahy pro pohledové trámové stropy:

1) Osadíme okrajový pásek okolo stěn a na dřevěný záklop položíme dřevovláknitou desku tloušťky 6 mm o objemové hmotnosti 230 – 250 kg/m3

2) Na první vrstvu dřevovláknitých desek položíme na sraz betonové dlaždice. Na betonové dlaždice položíme druhou vrstvu dřevovláknitých desek tloušťky 20 mm, objemové hmotnosti 160 kg/m3

3) Na dřevovláknité desky položíme podlahové dílce Rigidur E 20 (tloušťky 20 mm) v rozměrech 500 x 1 500 mm. Slepíme je v polodrážce a zafixujeme šrouby Rigidur vel. 3,9 x 19 mm nebo tzv. rozpínacími sponkami délky 19 mm

4) Po 24 hodinách ořízneme lepidlo, které vypěnilo ze spár spojů a následně je přebrousíme

Konečné úpravy povrchu před pokládkou podlahové krytiny

Finální příprava před položením podlahové krytiny není náročná. Pro běžné používání není nutné na povrch podlah Rigidur nanášet tvrdou stěrku. Pod tvrdé povrchy (např. keramické a kamenné dlažby, laminátové podlahy, parkety) není nutno spáry desek přetmelovat, pouze se odřízne podlahové lepidlo.
Pod tenkovrstvé krytiny (např. PVC, korek, koberec) je nutno spáry i šrouby nebo sponky přetmelit sádrovým tmelem Rigidur. Před prováděním podlahových krytin se pro zajištění dokonalé přilnavosti povrchové úpravy doporučuje opatřit povrch základním nátěrem (příslušně naředěný nátěr Rikombi-Grund).

Základní technologická pravidla montáže jsou jasně stanovená a umožňují aplikaci systému podlah i méně zkušeným montážníkům. Na stavbě tedy dochází pouze k minimální chybovosti při montáži. Samozřejmě je ale nutné dodržet správné postupy.

Autor: Jiří Provázek

Související články
Stavíte nové příčky a stěny? S modrými akustickými systémy budete mít doma ticho
Omítáte pórobeton?
Ticho doma s modrými akustickými systémy
Dokonale hladké stěny se sádrovými omítkami
RigiProfily – nové profily pro větší pevnost sádrokartonových konstrukcí
Modré akustické systémy rigips – jedinečné řešení problémů s hlukem
Vybudování obytného podkroví – snadno a rychle
Pevné a přesné hrany sádrokartonových konstrukcí se systémy No Coat® od rigips
Termografie pomáhá u rekonstrukcí i novostaveb
Zapravení ostění okna nebo dveří – snadno a rychle se sádrovou omítkou
Podlahy? Rychle a snadno suchou cestou
Saint-Gobain Gypsum Trophy 2008
Sádrokarton zvládneme sami – nejprodávanější kniha na veletrhu FOR ARCH 2006
Jak dokáže nová koupelna proměnit byt
Jak na úpravu stěn? Se sádrovými omítkami Rimano


Kontakt:

Rigips, s.r.o.
Centrum technické podpory
Počernická 272/96, 108 03 Praha 10
Tel: +420 296 411 800
Mobil: +420 724 600 800
E-mail: ctp@rigips.cz
Web: www.rigips.cz

- PR článek -

Článek byl zobrazen 76574 krát.
