Statický návrh je prováděn dle zásad evropských norem, zejména pak Eurokód 5 (ČSN EN 1995-1-1).

Hlavní znaky technologie GREIM

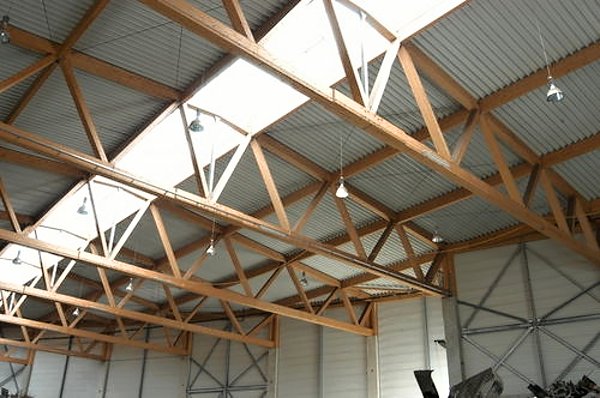

1. Technologie umožňuje ekonomicky překlenout rozpony do cca 60 metrů bez vnitřních podpor.

2. Vzdálenost příhradových nosníků je obvykle 2 – 6 metrů.

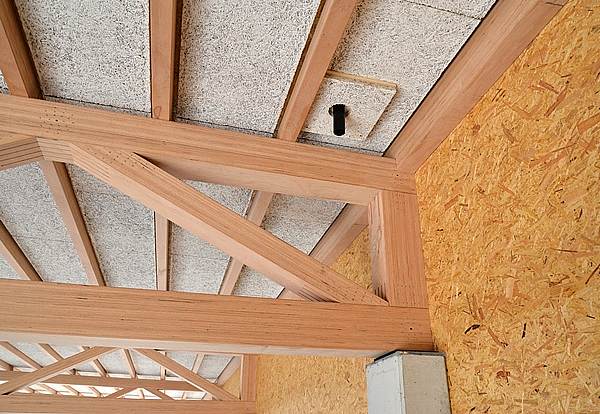

3. Dá se použít také jako pohledová konstrukce (bez podhledu).

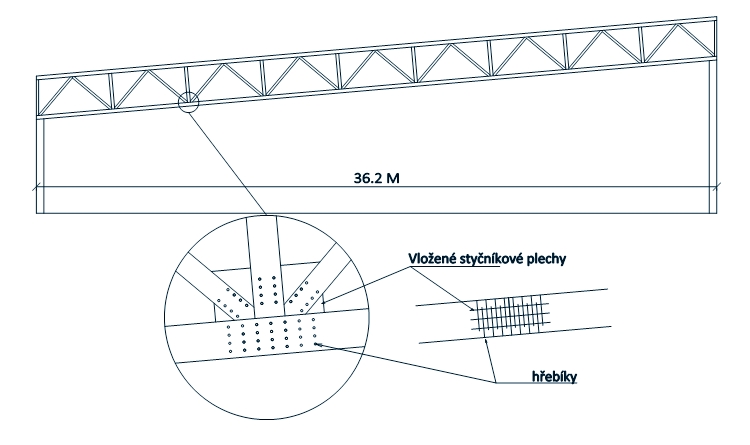

4. Styčníkové plechy mají tloušťku 1 - 1,75 mm (2 – 6 vrstev).

5. Hřebíky mají průměr cca 3 mm.

6. Výroba konstrukce se provádí v montážní hale, je tedy velmi přesná.

7. Dimenzování konstrukce provádí počítač s pomocí specializovaného softwaru.

Výroba konstrukce technologií GREIM:

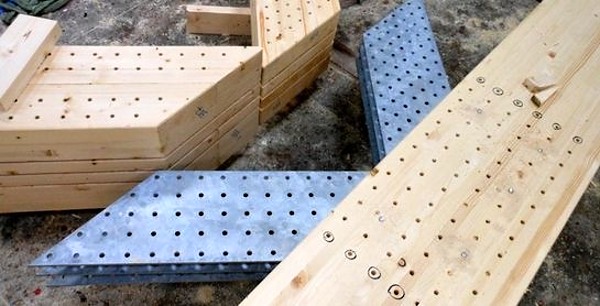

Na začátku výrobního procesu je statický návrh konstrukce a příprava výrobní dokumentace. Poté dochází k přípravě řeziva, úpravě jednotlivých prvků podle pořezového schématu a impregnace dle požadavku investora. Pro zasunutí spojovacích plechů dochází k drážkování prvků příhrady a vytvoření speciálních kapes. Do těch jsou následně zasunuty spojovací plechy. Nedílnou součástí procesu výroby je kontrola geometrie příhradového vazníku. Na samém konci výroby jsou dokončeny styčníky nastřelením jednotlivých hřebíků a výstupní kontrola.

Výhody konstrukce technologií GREIM

- Není omezeno limitem pro příhradové konstrukce se styčníkovými deskami (30 metrů). Technologie je vhodná nejen pro velká rozpětí.

- Skryté styčníkové plechy znamenají vyšší pohledovou kvalitu.

- Vysoká požární odolnost této technologie - není limitována nízkou požární odolností styčníkových desek s prolisovanými trny.

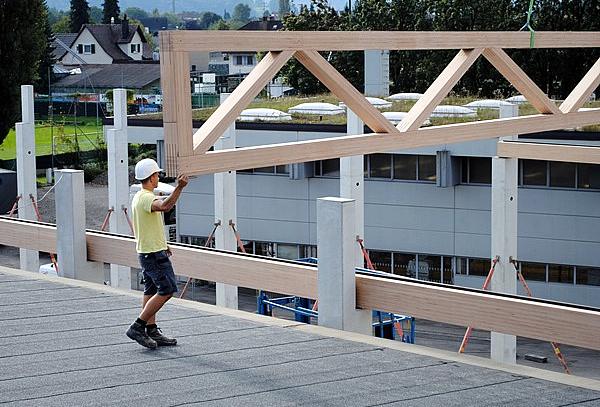

- Jednodušší provedení montážních spojů na stavbě při přepravě konstrukce po částech.

- Vyšší únosnost spojů a tím lepší využití dřeva.

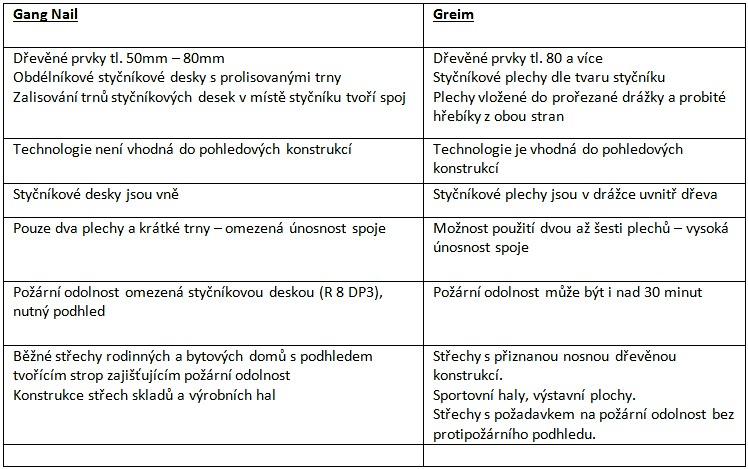

Porovnání technologií spojů příhradových dřevěných konstrukcí

Pro bližší informace kontaktujte přímo firmu Karpen Plus http://www.karpen-plus.cz/.

Foto zdroj: archiexpo, profinvestik, pollmeier, karpen-plus
